UML

¿Que es UML?

Es "Lenguaje Unificado de Modelado" en ingles "Unified Modeling languaje"

Es el lenguaje de modelado de sistemas de software mas conocido y es usado en la actualidad, el cual esta respaldado por la OMG (Object Management Froup).

Es un lenguaje gráfico para visualizar, especificar, construir y documentar un sistema. UML ofrece un estándar para describir un "plano" del sistema (modelo), incluyendo aspectos conceptuales tales como procesos, funciones del sistema, y aspectos concretos como expresiones de lenguajes de programación, esquemas de bases de datos y compuestos reciclados.

Fuente:https://es.wikipedia.org/wiki/Lenguaje_unificado_de_modelado


Por qué es necesario UML?
Es importante para poder especificar o describir los métodos o procesos. Es utilizado para para poder definir un sistema detalladamente cada característica del sistema, el cual se documenta para proceder a la construcción del sistema.

Fuente:http://eingeniero.blogspot.com/2011/04/porque-es-necesario-el-uml.html


Tipos de Versiones de UML?

Los antecedentes de UML se sitúan en la década de los 90 con distintos estándares para modelado de software, no obstante podemos hablar de dos grandes versiones:

UML 1.X (comprende UML 1.1, 1.2, 1.3, 1.4, 1.5): desde finales de los 90 se empezó a trabajar con el estándar UML. En los años sucesivos fueron apareciendo nuevas versiones que introducían mejoras o ampliaban a las anteriores.

UML 2.X (comprende UML 2.1 hasta UML 2.5, 2.6, etc.): en torno a 2005 se difundió una nueva versión de UML a la que podemos denominar UML 2.X. Comprenden varias revisiones.

UML 3.X: evolución que se espera para UML 2.X.

Hay que tener en cuenta que UML es un conjunto muy amplio de normas. Prácticamente nadie las conoce todas. Según la empresa o universidad, institución o centro de trabajo se usan determinados programas para crear diagramas y se conocen ciertas partes de UML, pero no el conjunto de UML.

¿Qué versión usar? Para generar diagramas UML se usan programas informáticos. Se debe de usar un programa actualizado, lo importante para poder usar UML es que el grupo de trabajo o a las persona que se le vaya a enviar la información sobre el proyecto de software sepan entender la información y poder intepretarla. A nivel profesional no se le presta demasiada atención a que se cumpla estrictamente con las normas de una determinada versión de UML, sino a que los esquemas estén bien construidos y razonados.

Fuente:https://www.aprenderaprogramar.com/index.php?option=com_content&view=article&id=688:ique-es-y-para-que-sirve-uml-versiones-de-uml-lenguaje-unificado-de-modelado-tipos-de-diagramas-uml&catid=46&Itemid=163

Tipos de Diagramas UML

• Los Diagramas de Estructura enfatizan en los elementos que deben existir en el sistema modelado:

Diagrama de clases: es un tipo de diagrama estático que describe la estructura de un sistema mostrando sus clases, atributos y las relaciones entre ellos. Los diagramas de clases son utilizados durante el proceso de análisis y diseño de los sistemas, donde se crea el diseño conceptual de la información que se manejará en el sistema, y los componentes que se encargaran del funcionamiento y la relación entre uno y otro.

Diagrama de componentes: Un diagrama de componentes representa cómo un sistema de software es dividido en componentes y muestra las dependencias entre estos componentes. Los componentes físicos incluyen archivos, cabeceras, bibliotecas compartidas, módulos, ejecutables, o paquetes. Los diagramas de Componentes prevalecen en el campo de la arquitectura de software pero pueden ser usados para modelar y documentar cualquier arquitectura de sistema.

Diagrama de objetos: Se puede considerar un caso especial de un diagrama de clases en el que se muestran instancias específicas de clases (objetos) en un momento particular del sistema. Los diagramas de objetos utilizan un subconjunto de los elementos de un diagrama de clase. Los diagramas de objetos no muestran la multiplicidad ni los roles, aunque su notación es similar a los diagramas de clase.

Diagrama de estructura compuesta: es un tipo de diagrama de estructura estática en el Lenguaje de Modelado Unificado (UML), que muestra la estructura interna de una clase y las colaboraciones que esta estructura hace posibles. Esto puede incluir partes internas, puertas mediante las cuales, las partes interactúan con cada una de las otras o mediante las cuales, instancias de la clase interactúan con las partes y con el mundo exterior, y conectores entre partes o puertas. Una estructura compuesta es un conjunto de elementos interconectados que colaboran en tiempo de ejecución para lograr algún propósito. Cada elemento tiene algún rol definido en la colaboración.

Diagrama de despliegue: Los elementos usados por este tipo de diagrama son nodos (representados como un prisma), componentes (representados como una caja rectangular con dos protuberancias del lado izquierdo) y asociaciones.

En el UML 2.0 los componentes ya no están dentro de nodos. En cambio, puede haber artefactos u otros nodos dentro de un nodo.

Un artefacto puede ser algo como un archivo, un programa, una biblioteca, o una base de datos construida o modificada en un proyecto. Estos artefactos implementan colecciones de componentes. Los nodos internos indican ambientes, un concepto más amplio que el hardware propiamente dicho, ya que un ambiente puede incluir al lenguaje de programación, a un sistema operativo, un ordenador o un cluster de terminales.

La mayoría de las veces el modelado de la vista de despliegue implica modelar la topología del hardware sobre el que se ejecuta el sistema. Aunque UML no es un lenguaje de especificación hardware de propósito general, se ha diseñado para modelar muchos de los aspectos hardware de un sistema a un nivel suficiente para que un ingeniero software pueda especificar la plataforma sobre la que se ejecuta el software del sistema.

Diagrama de paquetes: muestra cómo un sistema está dividido en agrupaciones lógicas mostrando las dependencias entre esas agrupaciones. Dado que normalmente un paquete está pensado como un directorio, los diagramas de paquetes suministran una descomposición de la jerarquía lógica de un sistema.

Comentario: Este es de ayuda para poder mostrar la estructura interna de una clases, en el cual cada elemento cumple un rol definido en la colaboración.



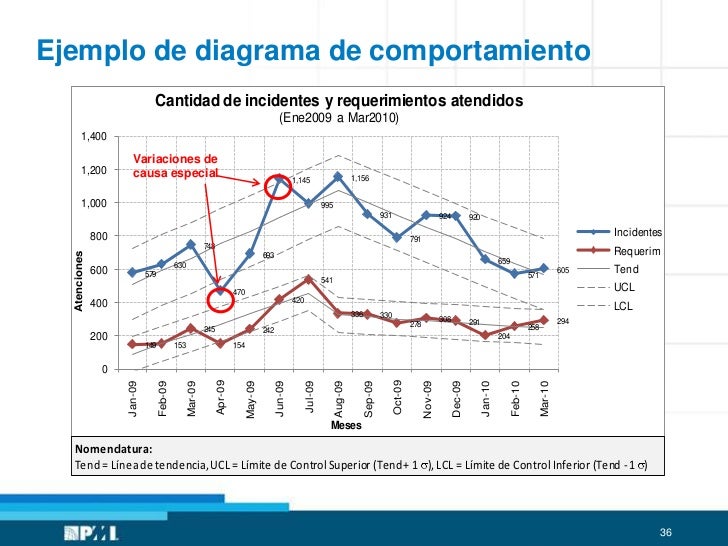

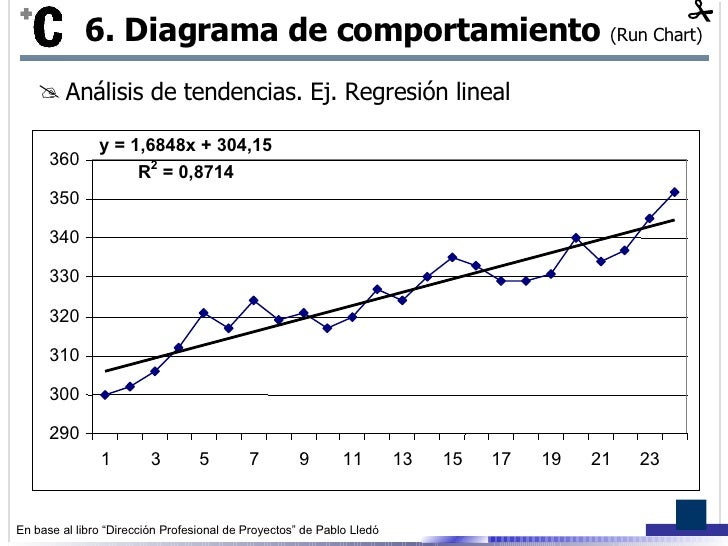

• Los Diagramas de Comportamiento enfatizan en lo que debe suceder en el sistema modelado:

Diagrama de actividades: representa los flujos de trabajo paso a paso de negocio y operacionales de los componentes en un sistema. Un Diagrama de Actividades muestra el flujo de control general.

En SysML el diagrama de Actividades ha sido extendido para indicar flujos entre pasos que mueven elementos físicos (e.g., gasolina) o energía (e.g., presión). Los cambios adicionales permiten al diagrama soportar mejor flujos de comportamiento y datos continuos.

Diagrama de casos de uso: es una especie de diagrama de comportamiento. UML mejorado El Lenguaje de Modelado Unificado define una notación gráfica para representar casos de uso llamada modelo de casos de uso. UML no define estándares para que el formato escrito describa los casos de uso, y así mucha gente no entiende que esta notación gráfica define la naturaleza de un caso de uso; sin embargo una notación gráfica puede solo dar una vista general simple de un caso de uso o un conjunto de casos de uso. Los diagramas de casos de uso son a menudo confundidos con los casos de uso. Mientras los dos conceptos están relacionados, los casos de uso son mucho más detallados que los diagramas de casos de uso.

Diagrama de estados: es un diagrama utilizado para identificar cada una de las rutas o caminos que puede tomar un flujo de información luego de ejecutarse cada proceso.

Permite identificar bajo qué argumentos se ejecuta cada uno de los procesos y en qué momento podrían tener una variación.

El diagrama de estados permite visualizar de una forma secuencial la ejecución de cada uno de los procesos.



Comentario: Estos nos ayudaran a expresar la secuencia de estados por los que pasa una estructura.

• Los Diagramas de Interacción son un subtipo de diagramas de comportamiento, que enfatiza sobre el flujo de control y de datos entre los elementos del sistema modelado:

Diagrama de secuencia: muestra la interacción de un conjunto de objetos en una aplicación a través del tiempo y se modela para cada caso de uso. Mientras que el diagrama de casos de uso permite el modelado de una vista business del escenario, el diagrama de secuencia contiene detalles de implementación del escenario, incluyendo los objetos y clases que se usan para implementar el escenario, y mensajes intercambiados entre los objetos.

Diagrama de comunicación: modela las interacciones entre objetos o partes en términos de mensajes en secuencia. Los diagramas de comunicación representan una combinación de información tomada desde el diagrama de clases, secuencia, y diagrama de casos de uso describiendo tanto la estructura estática como el comportamiento dinámico de un sistema.

Los diagramas de comunicación y de secuencia describen información similar, y con ciertas transformaciones, pueden ser transformados unos en otros sin dificultad.

Diagrama de tiempos: Un cronograma puede contener cualquier número de señales relacionadas entre sí. Examinando un diagrama de tiempos, se puede determinar los estados, nivel alto o nivel bajo, de cada una de las señales en cualquier instante de tiempo especificado, y el instante exacto en que cualquiera de las señales cambia de estado con respecto a las restantes.

Diagrama global de interacciones o Diagrama de vista de interacción: El diagrama global de las interacciones es un diagrama de comportamiento, más precisamente, uno de los cuatro diagramas de interacción. Muestra una cierta vista sobre los aspectos dinámicos de los sistemas modelados. Aunque un diagrama global de las interacciones es una representación gráfica de una interacción, éste se distingue fuertemente de los diagramas de secuencia y de comunicación, dos de los otros diagramas de interacción. De hecho, algunos elementos gráficos del diagrama global de las interacciones están tomados del diagrama de actividades, otro diagrama de comportamiento para el modelado de actividades.



Comentario: En este nos ayuda para poder ver como esque interactuan el cliente y los objetos.
